Percobaan 1 Kondisi 3
Led & Switch

1. Prosedur [Kembali]

  • Rangkai semua komponen
  • Buat program di website wokwi
  • Jalankan program dan cobakan sesuai kondisi

Hardware :

  • Raspberry pi pico



  • Push button





  • LED



  • Resistor



Diagram Blok


  • Rangkaian Simulasi



  • Prinsip Kerja

Rangkaian ini terdiri dari 5 push button sebagai input dan 5 LED sebagai output, yang dikendalikan oleh Raspberry Pi Pico. Setiap push button memiliki fungsi untuk mengontrol satu LED tertentu. Berikut adalah prinsip kerja dari rangkaian:

  1. Push Button sebagai Input

    • Setiap push button dihubungkan ke pin GPIO tertentu pada Raspberry Pi Pico.
    • Saat push button tidak ditekan, sinyal input akan LOW (0) karena menggunakan pull-down resistor.
    • Saat push button ditekan, sinyal input akan HIGH (1).

  2. LED sebagai Output

    • Setiap LED dikendalikan oleh satu pin GPIO output.
    • Jika push button ditekan (HIGH/1), LED yang sesuai akan menyala.
    • Jika push button dilepas (LOW/0), LED akan mati.

  3. Mekanisme Kerja Keseluruhan

    • Raspberry Pi Pico membaca status push button secara terus-menerus.
    • Jika tombol ditekan, LED yang terkait akan menyala.
    • Jika tombol dilepas, LED akan mati.
    • Proses ini berjalan dalam loop yang terus diperbarui setiap 20 ms untuk menghindari efek bouncing pada tombol.
4. Flowchart dan Listing Program

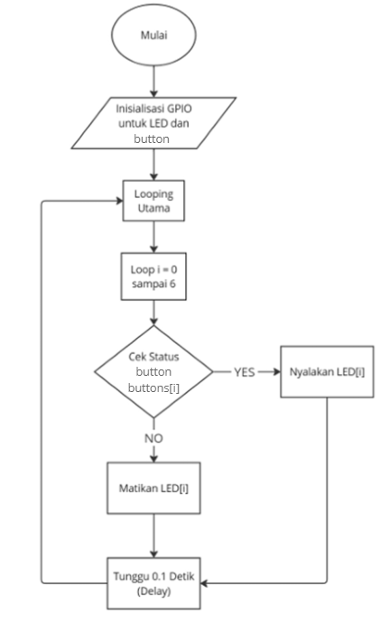

    a. Flowchart

    b. Listing Program


5. Video Demo


6. Kondisi

    Buatlah rangkaian seperti gambar pada percobaan 1 dengan input 5 input Push button dan 5 output led merah, dengan masing-masing input menghidupkan masing-masing output

7. Video Simulasi




8. Download File

Download HTML [Download]
Download File Rangkaian [Download]
Download Video Simulasi [Download]
Download Listing Program [Download]
Datasheet Mikrokontroler Raspberry Pi Pico[Download]
Datasheet LED [Download]
