Dioda Zener

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Jurnal

2. Prinsip Kerja

3. Video Percobaan

4. Analisa

5. Video Penjelasan

6. Download File

1. Jurnal[Kembali]

2. Prinsip Kerja[Kembali]

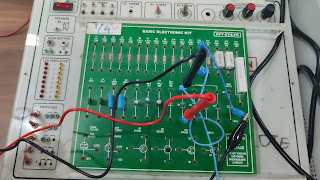

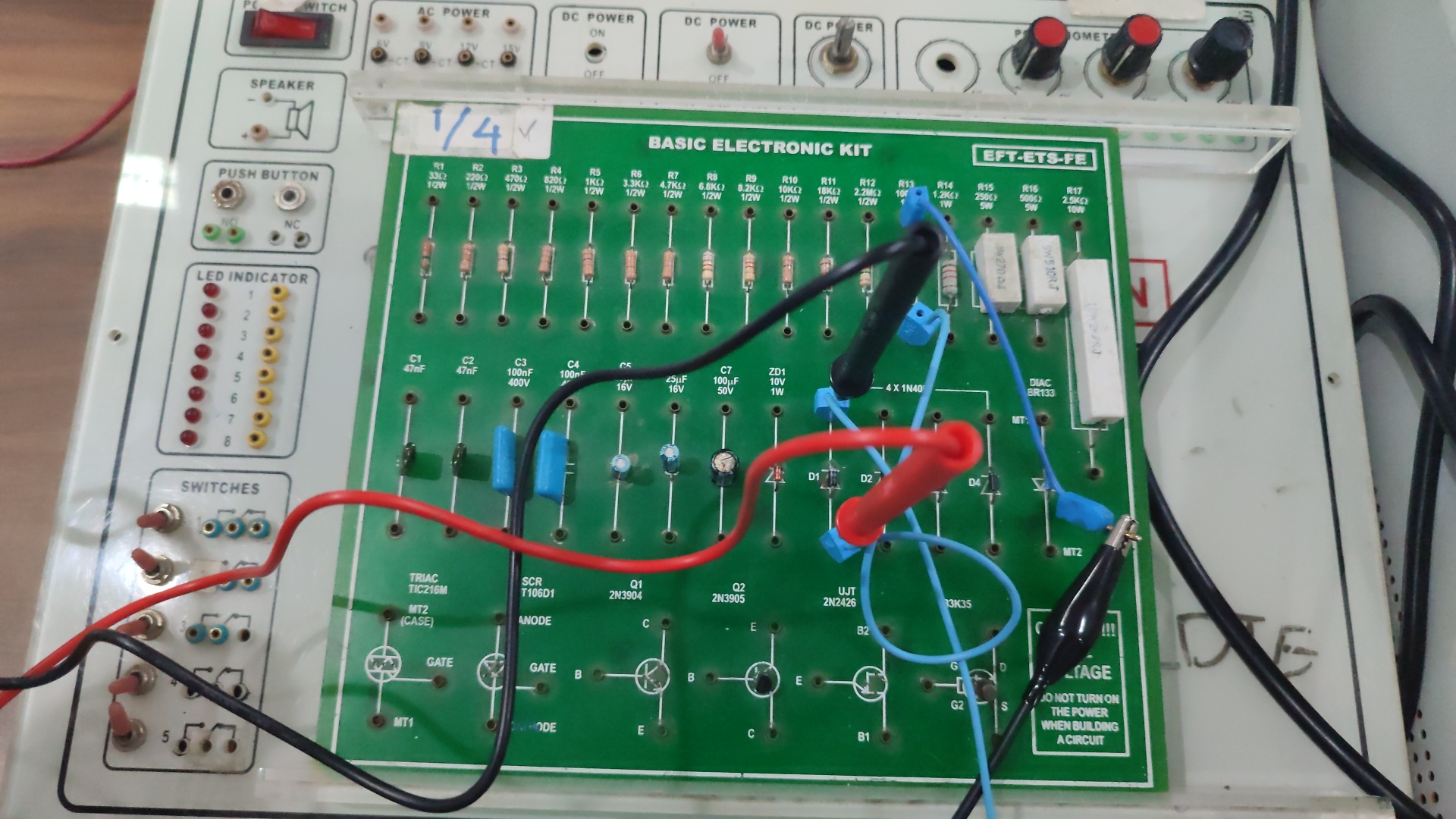

Forward Bias

Reverse Bias

    Prinsip kerja dioda zener pada umumnya sama dengan dioda biasa, namun perbedaannya  terlihat pada saat reverse bias pada diode zener. Di mana diode zener ialah dioda yang dirancang khusus untuk bekerja di dalam mode terbalik atau reverse bias dengan tegangan tertentu yang disebut dengan tegangan pukulan atau breakdown voltage.

    Pada rangkaian reverse bias, dioda zener dirangkai secara terbalik dalam rangkaian, yang artinya terminal positif dihubungkan dengan sumber tegangan negatif, dan terminal negatif dihubungkan dengan sumber tegangan positif. Ini akan menyebabkan potensial pembalik pada dioda yang mencegah aliran arus yang besar melalui dioda.

3. Video Percobaan[Kembali]

4. Analisa[Kembali]

Analisa prinsip kerja dari diode zener berdasarkan percobaan!

Jawab :

    Prinsip kerja dioda zener umumnya sama dengan dioda biasa, namun dioda ini dirancang khusus untuk bekerja dalam metode terbalik dengan tegangan zener pada rangkaiannya. Dari percobaan yang sudah dilakukan, dapat diketahui masih ada arus yang mengalir pada rangkaian.

5. Video Penjelasan[Kembali]

6. Download File[Kembali]

     Download File Video Percobaan Dioda Zener [unduh]

     Download File Video Penjelasan [unduh]

     Download File Gambar Rangkaian Reverse Bias [unduh]

     Download File Gambar Rangkaian Forward Bias [unduh]

     Download File Datasheet Resistor [unduh]

     Download File Datasheet Dioda [unduh]

     Download File Datasheet Voltmeter [unduh]

     Download File Datasheet Amperemeter [unduh]
