Hal ini dimungkinkan karena kondisi alat yang memerlukan kalibrasi tambahan. Meskipun kami telah melakukan upaya yang
maksimal untuk menjaga kondisi alat, terdapat kemungkinan bahwa faktor-faktor
tertentu memengaruhi akurasi pengukuran. Sebagai saran untuk penelitian
selanjutnya, kami merekomendasikan evaluasi lebih lanjut terhadap kondisi alat
dan kalibrasi yang lebih cermat. Tindakan ini diharapkan dapat meningkatkan
akurasi pengukuran dan mengurangi potensi kesalahan dalam hasil eksperimen.
Rangkaian LPF ini menggunakan orde satu, rangakaian ini dapat dibuat dari satu tahanan dan satu kapasitor. Arus input masuk ke R1 sebesar 10k yang paralel dengan kapasitor sebesar 100 nano Farad. untuk mencari frekuensi, f= 1/2 phi R C. sebelumnya kita mencari WC = 1/RC, sehingga didapatkan fc nya sebesar 159,19 Hz. Filter orde satu ini mempunyai pita transisi dengan kemiringan -20 dB/dekade atau –6 dB/oktav. Penguatan tegangan untuk frekuensi lebih rendah dari frekuensi cut off adalah: Av = - R2 / R1 sementara besarnya frekuensi cut off didapat dari: fC = 1 / (2.R2C1). Hasil dari rumus ini mendapatkan frekuensi dan dapat dilihat dB pada tabel grafik frekuensi respon, gelombang low pass filter dapat dilihat pada osiloskop.
Soal Analisa
Analisa prinsip kerja dari LPF berdasarkan
tegangan input, output, frekuensi cut off,
dan gelombang hasil percobaan
Jawab :
a. Tegangan Input (Vin)
Tegangan input (Vin) adalah sinyal yang
akan di-filter oleh LPF. Sinyal ini mungkin terdiri dari berbagai frekuensi,
tetapi LPF akan memungkinkan sinyal dengan frekuensi rendah untuk melewati.
b. Tegangan Output (Vout)
Tegangan output adalah sinyal keluaran
dari LPF setelah proses penyaringan. Prinsip kerja LPF adalah untuk melewati
komponen frekuensi rendah dari sinyal input dengan amplitudo yang hampir sama
dengan masukan, sementara komponen frekuensi tinggi akan dihilangkan atau
diattenuasi. Sebagai hasilnya, Vout akan memiliki komponen frekuensi rendah
yang dominan.
c. Frekuensi Cutoff (Fc)
Frekuensi cutoff (Fc) adalah frekuensi
pada titik di mana respons LPF mulai mengurangi amplitudo sinyal secara
signifikan. Di bawah Fc, sinyal melewati LPF dengan sedikit penurunan
amplitudo, sementara di atas Fc, amplitudo sinyal akan mulai turun secara
dramatis. Fc adalah parameter yang dapat disesuaikan dalam desain LPF dan
menentukan batasan frekuensi sinyal yang akan diteruskan atau diblokir oleh
LPF.
d. Gelombang Hasil Percobaan
Hasil gelombang dari percobaan LPF akan
menunjukkan bagaimana sinyal masukan berubah setelah melewati LPF. Dalam grafik
gelombang hasil percobaan, kita akan melihat bahwa jika sinyal input memiliki
frekuensi di bawah Fc, maka sinyal output akan hampir identik dengan input,
dengan sedikit penurunan amplitudo karena kehilangan energi selama proses
filter. Namun, jika sinyal input memiliki frekuensi di atas Fc, maka sinyal
output akan mengalami penurunan amplitudo yang signifikan, yang semakin
membesar seiring dengan kenaikan frekuensi.

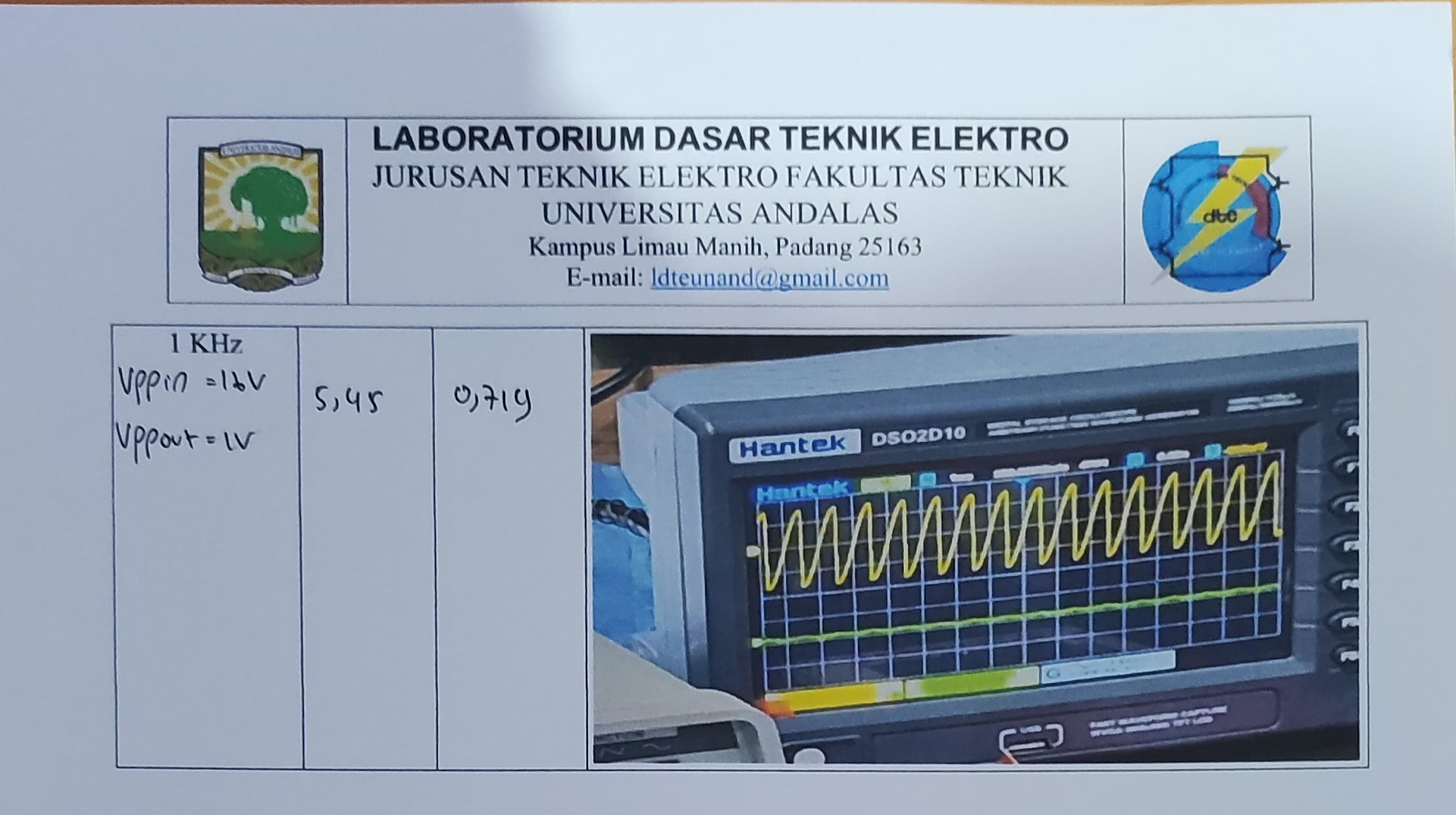

Data Perhitungan
Tugas Tambahan
1. Apa
itu LPF?
Jawab : LPF adalah jenis filter yang memungkinkan
sinyal dengan frekuensi rendah untuk lewat
dan meredam atau memblokir sinyal dengan frekuensi yang di atas batas frekuensi
cut off.
2. Apa
itu decibel?
Jawab : Desibel adalah cara untuk mengukur seberapa
keras atau lemah suatu suara atau sinyal. Pada rangkaian LPF, decibel digunakan
untuk mengukur penguatan atau redaman sinyal pada suatu frekuensi tertentu.
3. Implementasi
dari rangkaian filter LPF ini di mana?
Jawab : Filter
LPF digunakan pada speaker woofer untuk memastikan bahwa hanya komponen
frekuensi rendah yang diteruskan ke woofer. Hal ini membantu dalam menghasilkan
suara bass yang lebih jelas dan mencegah woofer untuk memproses frekuensi
tinggi yang tidak diinginkan.
Download Rangakaian LPF -20 dB [disini]
Download Video Percobaan [disini]
Download Video Penjelasan [disini]
Datasheet Resistor [disini]
Datasheet Kapasitor [disini]
Datasheet OP-Amp [disini]
Datasheet Osiloskop [disini]
